Anschluss PV-Anlage Schaltplan

Einleitung

Eine Photovoltaikanlage (PV-Anlage) ist ein System, das Sonnenenergie in elektrische Energie umwandelt. Ein präziser Schaltplan für den Anschluss der PV-Anlage ist unerlässlich für einen sicheren und effizienten Betrieb. Dieser Artikel bietet einen umfassenden Leitfaden für die Erstellung eines detaillierten Schaltplans, der alle wichtigen Komponenten und Schritte abdeckt.

Wichtige Komponenten einer PV-Anlage

Ein Schaltplan für den Anschluss einer PV-Anlage enthält mehrere Schlüsselkomponenten, darunter Solarmodule, Wechselrichter, Verkabelung und Sicherungen. Das Schlüsselwort "Anschluss PV-Anlage Schaltplan" ist in dieser Überschrift enthalten.

Solarmodule

Solarmodule sind das Herzstück einer PV-Anlage. Sie bestehen aus einer Reihe von Solarzellen, die Sonnenlicht in elektrische Energie umwandeln. Die Anzahl und Anordnung der Solarmodule hängt von der gewünschten Leistung der Anlage ab.

Wechselrichter

Wechselrichter wandeln den von den Solarmodulen erzeugten Gleichstrom in nutzbaren Wechselstrom um. Sie spielen eine entscheidende Rolle bei der Synchronisierung der Stromversorgung mit dem öffentlichen Stromnetz.

Verkabelung und Sicherungen

Eine ordnungsgemäße Verkabelung ist für die sichere Übertragung des elektrischen Stroms unerlässlich. Sicherungen und andere Schutzeinrichtungen verhindern Überlastungen und Kurzschlüsse, die zu Schäden oder Bränden führen können.

Erstellen eines Schaltplans

Ein detaillierter Schaltplan ist entscheidend für einen reibungslosen Installationsprozess und den langfristigen Betrieb einer PV-Anlage. Die Erstellung des Schaltplans umfasst mehrere Schritte.

Schritt 1: Standortanalyse

Vor der Installation muss eine gründliche Standortanalyse durchgeführt werden. Dabei werden Faktoren wie die Ausrichtung des Dachs, mögliche Verschattungen und die Windlast berücksichtigt. Diese Analyse liefert wichtige Informationen für die Auswahl und Positionierung der Komponenten.

Schritt 2: Komponentenauswahl

Basierend auf den Ergebnissen der Standortanalyse und den Leistungsanforderungen müssen die geeigneten Solarmodule, Wechselrichter und andere Komponenten ausgewählt werden. Bei dieser Auswahl sind Faktoren wie Leistung, Effizienz und Kompatibilität zu berücksichtigen.

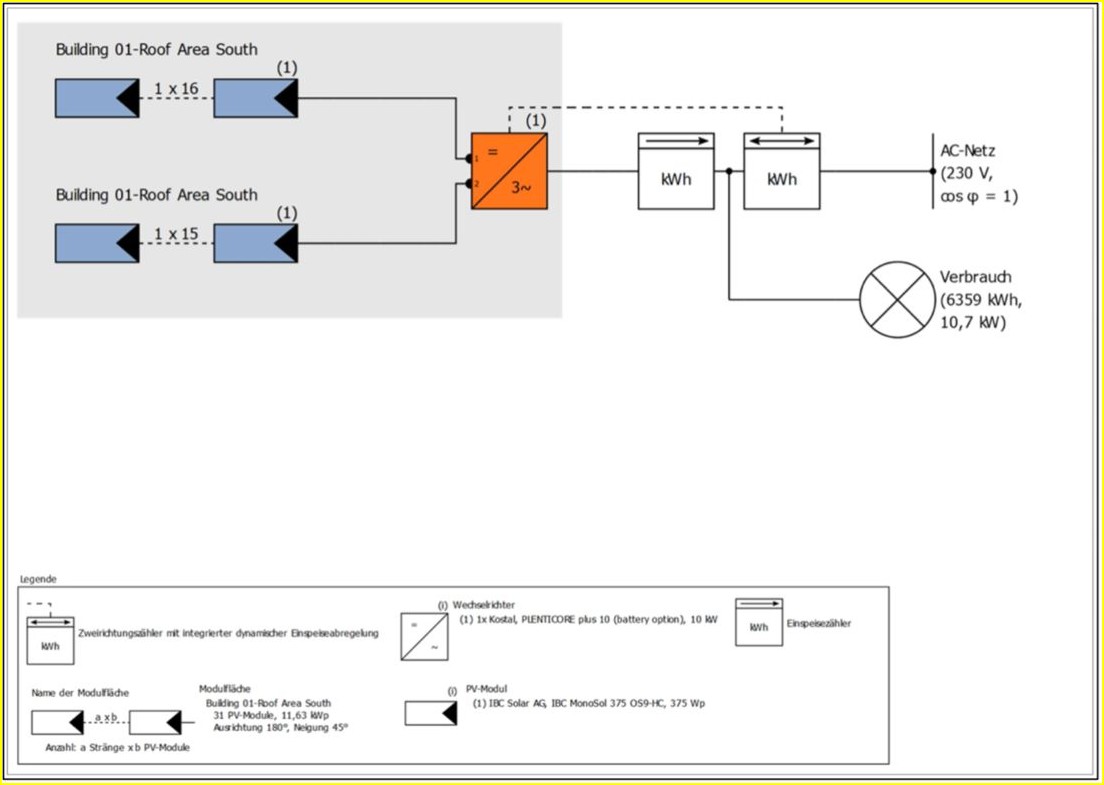

Schritt 3: Zeichnen des Schaltplans

Mit den ausgewählten Komponenten kann der detaillierte Schaltplan gezeichnet werden. Dieser sollte die genaue Anordnung und Verkabelung der Komponenten sowie alle relevanten Sicherheitseinrichtungen und Beschriftungen enthalten. Standardsymbole und -konventionen erleichtern das Verständnis des Schaltplans.

Sicherheitsaspekte

Die Sicherheit hat bei der Installation und dem Betrieb einer PV-Anlage höchste Priorität. Mehrere Aspekte müssen berücksichtigt werden.

Elektrische Sicherheit

Elektrische Anlagen bergen immer gewisse Risiken. Daher sind alle relevanten Sicherheitsvorschriften und Normen zu beachten. Potenzialausgleichsleitungen, Überspannungsschutz und korrekte Erdung sind entscheidend für die elektrische Sicherheit.

Brandschutz

PV-Anlagen können bei unsachgemäßer Installation oder Wartung eine Brandgefahr darstellen. Durch den Einsatz von brandsicheren Materialien, Sicherheitsabständen und Lüftungsöffnungen lässt sich dieses Risiko minimieren.

Persönliche Schutzausrüstung

Während der Installation und Wartung müssen die Techniker folgende persönliche Schutzausrüstung tragen:

• Sicherheitsschuhe
• Schutzbrille
• Isolierte Handschuhe
• Schutzhelm

Inbetriebnahme und Wartung

Nach der Installation der PV-Anlage erfolgen die Inbetriebnahme und regelmäßige Wartungsarbeiten.

Schritt 1: Überprüfung vor Inbetriebnahme

Vor der Inbetriebnahme muss eine gründliche Überprüfung aller Komponenten, Verkabelungen und Sicherheitseinrichtungen durchgeführt werden. Dabei werden Isolationswiderstand, Erdungswiderstand und andere Parameter gemessen und mit den Spezifikationen abgeglichen.

Schritt 2: Inbetriebnahme

Bei der Inbetriebnahme wird die PV-Anlage erstmals mit dem Stromnetz verbunden und in Betrieb genommen. Dabei werden die Leistungsaufnahme, die Netzeinspeisung und andere Kennzahlen überwacht und optimiert.

Regelmäßige Wartung

Um einen effizienten und sicheren Betrieb der PV-Anlage zu gewährleisten, sind regelmäßige Wartungsarbeiten erforderlich. Dazu gehören:

• Reinigung der Solarmodule
• Überprüfung der Verkabelung und Anschlüsse auf Beschädigungen
• Kontrolle und Kalibrierung der Wechselrichter
• Inspektion der Sicherheitseinrichtungen

Häufig gestellte Fragen (FAQ)

Hier sind einige häufig gestellte Fragen zum Thema "Anschluss PV-Anlage Schaltplan":

• Wie lange hält eine PV-Anlage?
• Wie viel kostet eine PV-Anlage?
• Wie groß muss eine PV-Anlage sein, um den gesamten Strombedarf zu decken?
• Welche Genehmigungen werden für die Installation einer PV-Anlage benötigt?
• Können PV-Anlagen in schneereichen Regionen installiert werden?

Diese Fragen werden im weiteren Verlauf des Artikels beantwortet.

Schlussfolgerung

Ein präziser und detaillierter Schaltplan ist von entscheidender Bedeutung für den sicheren und effizienten Betrieb einer PV-Anlage. Er bildet die Grundlage für die korrekte Installation, Inbetriebnahme und Wartung aller Komponenten. Durch die sorgfältige Planung und Berücksichtigung aller relevanten Sicherheitsaspekte können Risiken minimiert und ein zuverlässiger Betrieb der Anlage gewährleistet werden.
