Stromkabel verlängern: Anleitung für sicheres und effizientes Vorgehen

Einleitung: Sicherheit und Notwendigkeit beim Verlängern von Stromkabeln

Das Verlängern von Stromkabeln ist eine häufige Aufgabe im Haushalt oder in der Werkstatt. Ob Sie eine entfernte Steckdose erreichen oder ein Gerät flexibler platzieren möchten – die Notwendigkeit, ein Stromkabel zu verlängern, tritt oft auf. Allerdings ist es entscheidend, dies mit äußerster Vorsicht und unter Beachtung wichtiger Sicherheitsaspekte durchzuführen. Ein unsachgemäß verlängertes Stromkabel kann nicht nur zu Funktionsstörungen führen, sondern auch ernsthafte Sicherheitsrisiken wie Kurzschlüsse oder sogar Brände verursachen.

Grundlagen: Was Sie über das Verlängern von Stromkabeln wissen müssen

Bevor Sie sich daran machen, ein Stromkabel zu verlängern, ist es wichtig, einige grundlegende Aspekte zu verstehen. Dies beinhaltet nicht nur technisches Wissen, sondern auch rechtliche Rahmenbedingungen und Sicherheitsvorschriften.

Hier sind die wichtigsten Punkte, die Sie beachten sollten:

• Stromstärke und Spannung: Vergewissern Sie sich, dass das zu verlängernde Kabel für die benötigte Stromstärke und Spannung ausgelegt ist.
• Kabelquerschnitt: Wählen Sie den richtigen Kabelquerschnitt, der zur Strombelastung passt.
• Isolierung: Verwenden Sie nur Kabel mit geeigneter Isolierung für den Einsatzbereich.
• Rechtliche Aspekte: In manchen Fällen dürfen Elektroarbeiten nur von Fachleuten durchgeführt werden.
• Sicherheitsstandards: Achten Sie auf Prüfsiegel und Qualitätsstandards bei allen verwendeten Materialien.
• Umgebungsbedingungen: Berücksichtigen Sie, ob das Kabel in Innenräumen oder im Außenbereich verwendet wird.

Verschiedene Arten von Stromkabeln und ihre Eigenschaften

KabeltypEigenschaftenEinsatzbereich

NYM-J	Feste Isolierung, mehrere Adern	Unterputz-Verlegung, Trockenbereiche
NYY	Hohe Belastbarkeit, feuchtigkeitsbeständig	Erdverlegung, Außenbereich
H05VV-F	Flexibel, leichte Isolierung	Mobile Geräte, Innenbereich
H07RN-F	Ölbeständig, robust	Baustellen, raue Umgebungen

Werkzeuge und Materialien für die Kabelverlängerung

Für eine sichere und effiziente Kabelverlängerung benötigen Sie folgende Werkzeuge und Materialien:

• Abisolierzange
• Seitenschneider
• Schraubendreher (Schlitz und Kreuz)
• Lüsterklemmen oder Wagoklemmen
• Isolierband oder Schrumpfschlauch
• Multimeter zur Spannungsprüfung
• Passende Kabel (gleicher Typ und Querschnitt)
• Eventuell eine Crimpzange und Verbinder

Schritt-für-Schritt-Anleitung: So verlängern Sie ein Stromkabel fachgerecht

1. Schalten Sie den Strom ab und prüfen Sie die Spannungsfreiheit.
2. Messen Sie die benötigte Länge des Verlängerungsstücks.
3. Schneiden Sie das neue Kabelstück auf die richtige Länge zu.
4. Bereiten Sie beide Kabelenden vor (bestehendes und neues Kabel).
5. Verbinden Sie die Kabel fachgerecht.
6. Isolieren Sie die Verbindungsstelle sorgfältig.
7. Prüfen Sie die Verbindung auf Festigkeit und Sicherheit.
8. Testen Sie das verlängerte Kabel vor der Verwendung.

Vorbereitung des Arbeitsplatzes und der Materialien

Bevor Sie mit der eigentlichen Arbeit beginnen, ist es wichtig, einen sauberen und gut beleuchteten Arbeitsplatz einzurichten. Legen Sie alle benötigten Werkzeuge und Materialien bereit. Stellen Sie sicher, dass der Bereich trocken und frei von leitfähigen Materialien ist. Tragen Sie geeignete Schutzkleidung, insbesondere isolierende Handschuhe und rutschfeste Schuhe.

Durchtrennen und Abisolieren der Kabel

Das korrekte Abisolieren ist ein kritischer Schritt. Verwenden Sie eine geeignete Abisolierzange, um die äußere Isolierung vorsichtig zu entfernen, ohne die inneren Adern zu beschädigen. Entfernen Sie etwa 1-2 cm der Isolierung an beiden Kabelenden. Bei mehradrigen Kabeln isolieren Sie jede Ader einzeln ab, wobei Sie darauf achten, dass die Kupferdrähte nicht beschädigt werden.

Sicherheitshinweis: Arbeiten Sie immer mit spannungsfreien Kabeln und überprüfen Sie dies vor dem Abisolieren mit einem Spannungsprüfer.

Verbinden der Kabelenden

Für die Verbindung der Kabelenden gibt es verschiedene Methoden:

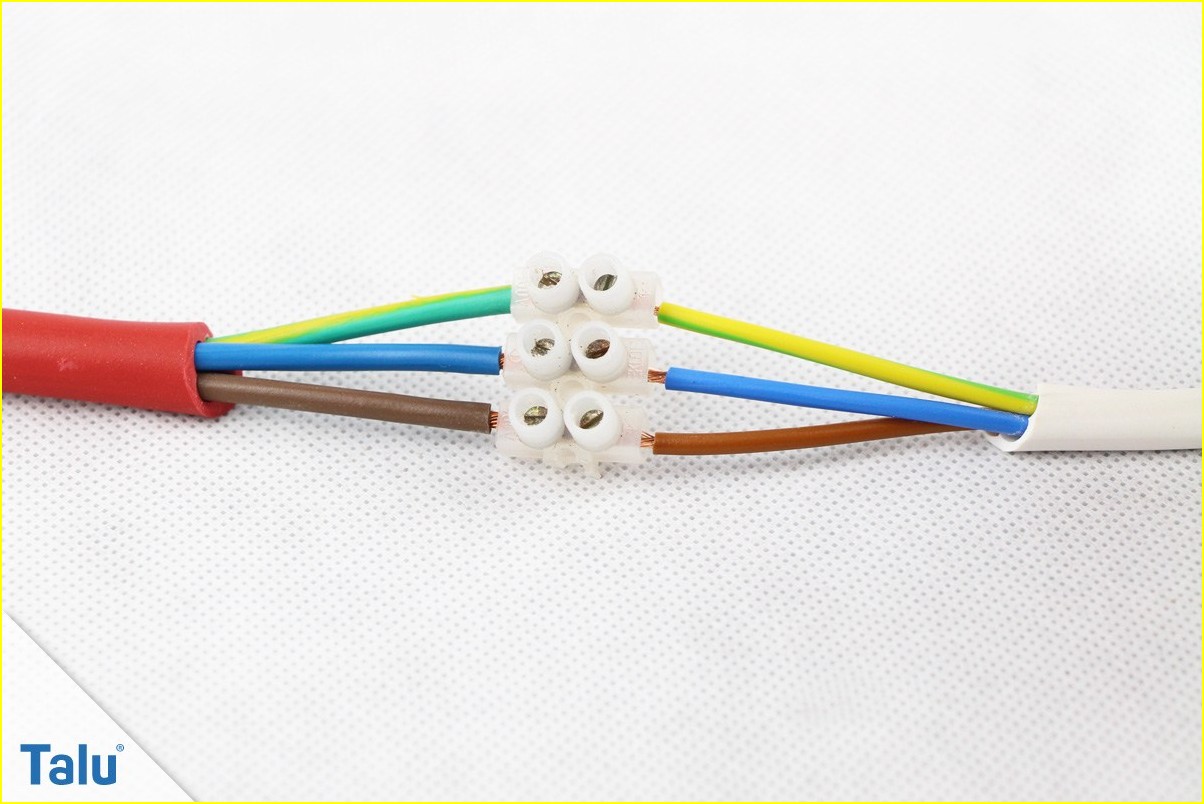

1. Lüsterklemmen: Einfach zu verwenden und sicher. Schrauben Sie die abisolierten Enden in die Klemme.
2. Wagoklemmen: Schnell und zuverlässig. Drücken Sie die abisolierten Enden in die Klemme.
3. Löten: Für dauerhafte Verbindungen. Erfordert Erfahrung und spezielle Ausrüstung.
4. Crimpen: Verwendet spezielle Verbinder und eine Crimpzange. Ideal für dickere Kabel.

Wählen Sie die Methode, die für Ihren Anwendungsfall am besten geeignet ist und mit der Sie sicher umgehen können.

Isolierung und Abdichtung der Verbindungsstelle

Nach dem Verbinden der Kabel ist eine gründliche Isolierung unerlässlich:

1. Wickeln Sie jede einzelne Verbindung sorgfältig mit Isolierband ein.
2. Verwenden Sie bei Bedarf Schrumpfschläuche für zusätzlichen Schutz.
3. Achten Sie darauf, dass keine blanken Leiter sichtbar sind.
4. Bei Außenanwendungen: Nutzen Sie wasserdichte Verbindungsdosen oder spezielles Dichtband.

Sicherheitsvorkehrungen beim Stromkabel verlängern

Die Sicherheit steht bei allen elektrischen Arbeiten an oberster Stelle. Beachten Sie folgende Vorkehrungen:

• Arbeiten Sie nur an spannungsfreien Leitungen.
• Verwenden Sie geeignete Schutzausrüstung.
• Überprüfen Sie alle Verbindungen gründlich vor der Inbetriebnahme.
• Halten Sie sich an die geltenden elektrischen Normen und Vorschriften.
• Bei Unsicherheiten: Ziehen Sie einen Fachmann hinzu.

Elektrische Sicherheit: Vermeidung von Kurzschlüssen und Stromschlägen

• Verwenden Sie immer einen FI-Schutzschalter.
• Achten Sie auf korrekte Farbkodierung der Kabel (braun: Phase, blau: Neutral, grün-gelb: Schutzleiter).
• Vermeiden Sie Überlastung durch zu viele angeschlossene Geräte.
• Prüfen Sie regelmäßig auf Beschädigungen oder Verschleiß.
• Halten Sie Kabelverbindungen von Feuchtigkeit fern.

Brandschutz: Richtige Materialauswahl und Installation

• Wählen Sie Kabel mit geeigneter Temperaturbeständigkeit.
• Vermeiden Sie das Verlegen von Kabeln unter Teppichen oder durch Türrahmen.
• Installieren Sie Kabel nicht in der Nähe von Wärmequellen.
• Verwenden Sie bei Bedarf feuerfeste Kabelkanäle.
• Achten Sie auf ausreichende Belüftung, besonders bei Hochlastanwendungen.

Häufige Fehler und wie man sie vermeidet

• Unzureichende Isolierung: Stellen Sie sicher, dass alle Verbindungen vollständig isoliert sind.
• Falsche Kabelauswahl: Verwenden Sie Kabel mit passendem Querschnitt und Typ.
• Überlastung: Beachten Sie die maximale Strombelastbarkeit des Kabels.
• Lockere Verbindungen: Prüfen Sie alle Verbindungen auf festen Sitz.
• Ignorieren von Beschädigungen: Ersetzen Sie beschädigte Kabel sofort.
• Unsachgemäße Verlegung: Vermeiden Sie scharfe Kanten und Quetschungen.

Professionelle Hilfe: Wann Sie einen Elektriker konsultieren sollten

In folgenden Situationen ist es ratsam, einen Fachmann hinzuzuziehen:

• Bei Arbeiten an fest installierten Elektroleitungen
• Wenn Sie sich unsicher bezüglich der korrekten Durchführung sind
• Bei Hochspannungs- oder Dreiphasensystemen
• Für Installationen, die behördliche Genehmigungen erfordern
• Bei komplexen Verkabelungen oder Systemerweiterungen
• Wenn spezielle Werkzeuge oder Fachkenntnisse erforderlich sind

Schlussfolgerung

Das Verlängern von Stromkabeln kann eine praktische Lösung für viele Situationen sein, erfordert jedoch fundiertes Wissen und sorgfältige Ausführung. Durch die Beachtung der in diesem Artikel beschriebenen Schritte und Sicherheitshinweise können Sie Risiken minimieren und eine sichere, langlebige Kabelverlängerung erstellen. Denken Sie immer daran: Im Zweifel ist es besser, einen qualifizierten Elektriker zu konsultieren, als sich und andere durch unsachgemäße Arbeiten zu gefährden. Regelmäßige Überprüfungen und Wartungen Ihrer elektrischen Installationen tragen zusätzlich zur langfristigen Sicherheit bei.
